1.概述： RH5040 是一颗应用于红外遥控系统中的专用uPD6122格式编码发射IC。内置455K振荡器和三极管，可通过外围电路配置用户码及数据码。 2.特点： |
RH5040省晶振和省三极管；发身距离可达12米至15米；PAD尺寸适合COB绑定；静态功耗低至0.1uA以下；支持双重按键；性能稳定可靠。 |

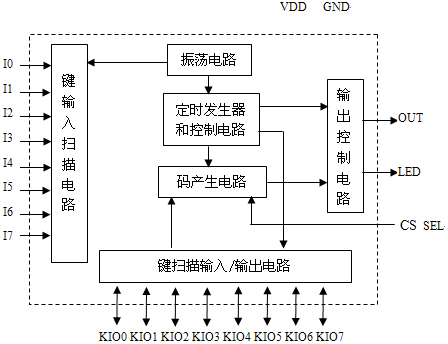

结构框图：

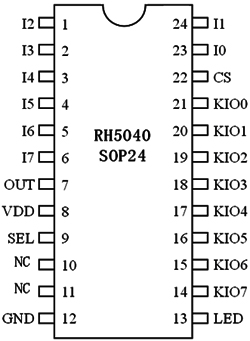

管脚示意图：
管脚描述
| Name | I/O | Description |
| VDD | P | 电源正极 |
| GND | P | 电源负极 |
| I0~I7 | I | 键扫描输入脚 |
| KIO0~KIO7 | I/O | 键扫描输入/输出脚 |
| LED | I/O | 输出LED脚/测试输入脚 |
| OUT | O | 驱动输出脚 |
| SEL | I | 数据码配置输入脚 |
| CS | I | 用户码配置输入脚 |
| NC | 无连接 |

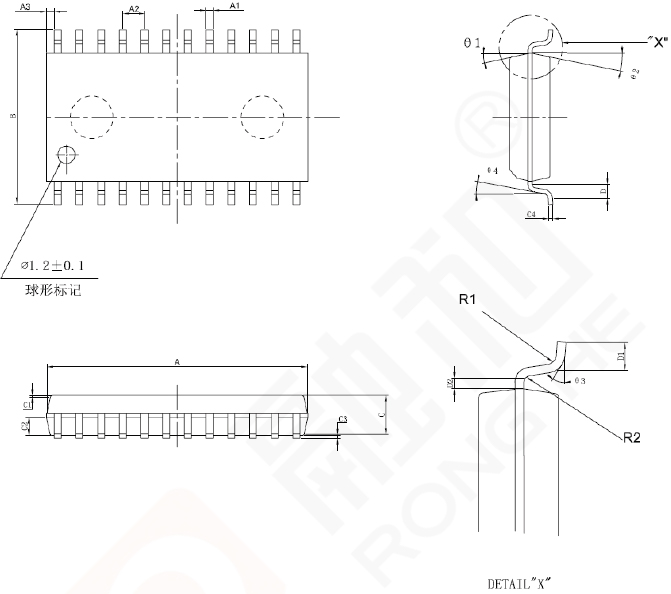

封装信息：
| Symbol | Dimensions in mm | Symbol | Dimensions in mm | ||||
| Min. | Nom. | Max. | Min. | Nom. | Max. | ||
| A | 15.19 | 15.29 | C4 | 0.246 | 0.262 | ||
| A1 | 0.356 | 0.456 | D | 1.34 | 1.44 | ||
| A2 | 1.22 | 1.32 | D1 | 0.764 | 0.964 | ||
| A3 | 0.774 | D2 | 0.18 | ||||
| B | 10.206 | 10.406 | R1 | 0.3 | |||
| B1 | 7.45 | 7.500 | R2 | 0.2 | |||
| C | 2.465 | 2.565 | θ1 | 12° | |||
| C1 | 0.938 | 1.038 | θ2 | 12° | |||
| C2 | 1.042 | 1.342 | θ3 | 12° | |||
| C3 | 0.100 | 0.250 | θ4 | 12° | |||
