本应用文档主要介绍移动电源触摸应用方案原理及应用注意的地方,供设计参考。

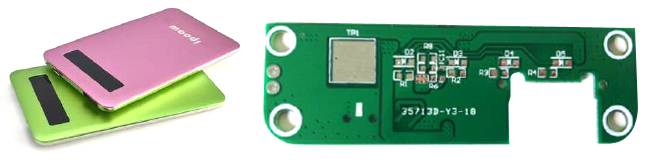

1.触摸移动电源实物图及PCB
2.移动电源触摸部分方案设计
2.1 电源考虑
.锂电池和USB充放电,存在电池充放电电源跌落和较大纹波。
建议:给触摸芯片供电单独加LDO且LDO电压应低于锂电池的关断电压0.5V以上。比如锂电池的关断电压是3.0V,LDO应选取2.5V或者更低,建议采用2.5V LDO预留0.5V以上裕量。这样保证锂电池在整个充放电的过程电压波动,LDO都能正常稳压输出,同时保证触摸芯片电源稳定。
如果关断电压为3.0V,采用2.5V LDO;关断电压为3.3V,采用2.8V LDO
建议:保证电源跌落不超200MV,电源纹波幅值不超过100MV。
特别注意:在电池显示没有电量时带负载的电源波动;在测试时建议多测试几个充放电轮回。
.电源电路方框图如下:
触摸芯片首选RH6015,方案如下:

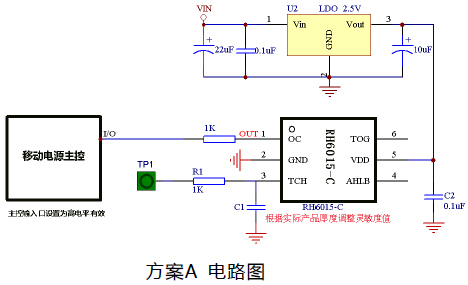

方案A:在触摸芯片前单独加LDO稳压,主控输入口识别高电平有效时,选用RH6015-C。

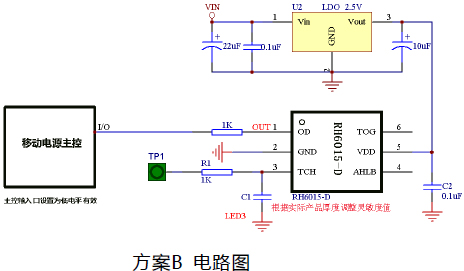

方案B:在触摸芯片前单独加LDO稳压,主控输入口识别低电平有效时,选用RH6015-D。
2.2 PCB考虑
2.2.1稳压芯片(LDO)、滤波电容尽量靠近触摸芯片,特别是稳压芯片的地与触摸芯片的地线尽量短。
2.2.2保证触摸IC和触摸盘有足够空间达到想要的穿透力和稳定性。一般建议10mm*10mm的触摸盘。
2.2.3触摸芯片、触摸感应走线、触摸感应盘与充电IC距离1cm以上,最好放置在不同区域。同时应与充电电源线、放电电源线隔离开,距离在3mm以上。

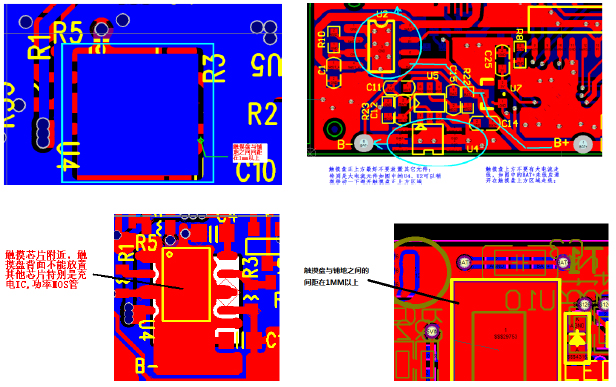

2.2.4触摸盘、触摸走线与铺地和其他走线间距建议在1mm以上,触摸盘背面不能有大电流走线或元器件。以下是不良布局走线间距截图:
2.2.5触摸盘与升压电路隔离,特别要与电感隔离开,建议间距在1CM以上。
2.2.6触摸指示灯建议不要放在触摸盘中间,当触摸盘与外壳还有间隙时可以用导电海绵填充。
2.3 结构
2.3.1触摸盘可以用小块PCB板、导电海绵、硅胶、导电胶,以解决与外壳的间隙配合问题。
2.3.2触摸盘与外壳一定要贴合好,不要有空隙,以免影响触摸效果。
2.3.3外壳触摸位置做成凹槽,以降低外界环境误触摸发的可能性。
2.3.4在安装时先要将触摸电路板和触摸盘安装好后,再接上锂电池。
2.3.5用程序实现触摸界面锁定和解锁功能(长按方式或连续按下多次实现开机),避免放在口袋里误触发。
2.4 建议触摸应用方案如下
2.4.1首选RH6015:主控输入口设置识别高电平有效用RH6015C,主控输入口设置识别低电平有效用RH6015D。
2.4.2采用2.5V LDO单独给触摸芯片供电。
2.4.3触摸盘采用小块PCB或者导电海绵。
2.4.4触摸芯片、触摸盘应远离充电IC至少1cm以上,触摸盘背面不能放置功率MOS管。
